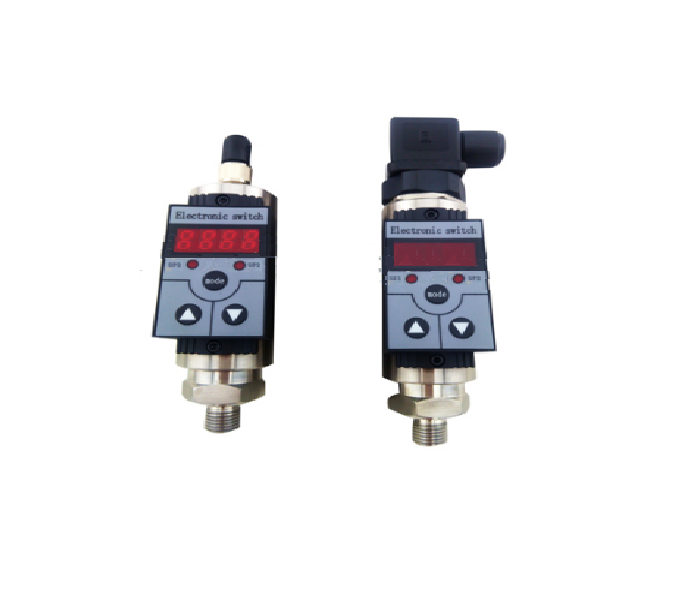

The KTS103 intelligent pressure switch is an intelligent digital pressure measurement and control product integrating pressure measurement, display, output and control. It has high stability and fast response speed, and is suitable for high-speed response occasions such as hydraulics.

Features

◆4 digits display the current pressure value

◆Fast switching rate, 320 times per second

◆Support range input small amplification and migration

◆Pressure preset switch point and switch point action delay function

◆ Equipped with node action light-emitting diodes for easy observation

◆Key-press adjustment and on-site setting of various parameters, convenient operation

◆2-channel switch output, with a load capacity of 1.2A

◆Analog output (4～20mA)

◆The display window can be rotated by 330°

Technical indicators and parameters

Control range	-0.1~0~100Mpa	control precision	≤±0.5%FS
stability	≤0.2% /year	Display accuracy	±0.1%FS
Display method	4-bit digital LED	Display range	-1999~9999
Power range	24V±20%	Max power consumption	< 1W
Load capacity	<24V 1.2A	Switch type	PNP，NPN optional
Response time	≤5ms	Switch life	>1 million times
Protection level	IP65	Medium temperature	-20~80℃

Forma y cableado
Conexión mecánica
Se puede instalar directamente en el circuito de tuberías hidráulicas a través de un conector de tubería de presión (din3582 hilo exterior G1 / 4) (se pueden especificar otros tamaños de acoplamiento al pedir). En aplicaciones clave, como vibraciones o impactos intensos, las juntas de presión pueden desacoplarse mecánicamente a través de mangueras en miniatura.
Conexión eléctrica
Consejos de selección
1. la interfaz roscada se puede personalizar de acuerdo con los requisitos del usuario y debe especificarse en el contrato.
2. si el usuario tiene requisitos especiales para los parámetros de rendimiento y funciones del producto, consulte a nuestra empresa.
